Zbiorniki na wodę technologiczną
Zbiorniki na wodę technologiczną i gorącą to doskonałe rozwiązanie dla przemysłu energetycznego. Jako jedni z nielicznych w Polsce projektujemy i wykonujemy naziemne akumulatory ciepła które magazynują energię cieplną.
Zbiorniki wody technologicznej
Zastosowanie
Miltom dostarcza zbiorniki na wodę technologiczną i gorącą, które służą między innymi jako akumulatory / bufory ciepła. Zbiorniki te stosuje się głownie w sadownictwie i ciepłownictwie oraz wszędzie tam gdzie jest to konieczne z technicznego i ekonomicznego punktu widzenia.
Efektem zastosowania zbiorników na wodę technologiczną są mniejsze koszty eksploatacyjne wynikające z wysokiej sprawności pracy urządzeń. Zbiorniki na wodę gorącą czy surową są też niezbędnym elementem nowoczesnych sieci ciepłowniczych czy ogrzewania w szklarniach, stosuje się je również w sadownictwie, gdyż ich sprawność podwyższa efektywność pracy sieci poprzez zmniejszenie czasu opóźnienia transportowego i strat ciepła w procesie dystrybucji. W naszych zbiornikach możemy magazynować wodę o temperaturze maksymalnej do 85 st.C.

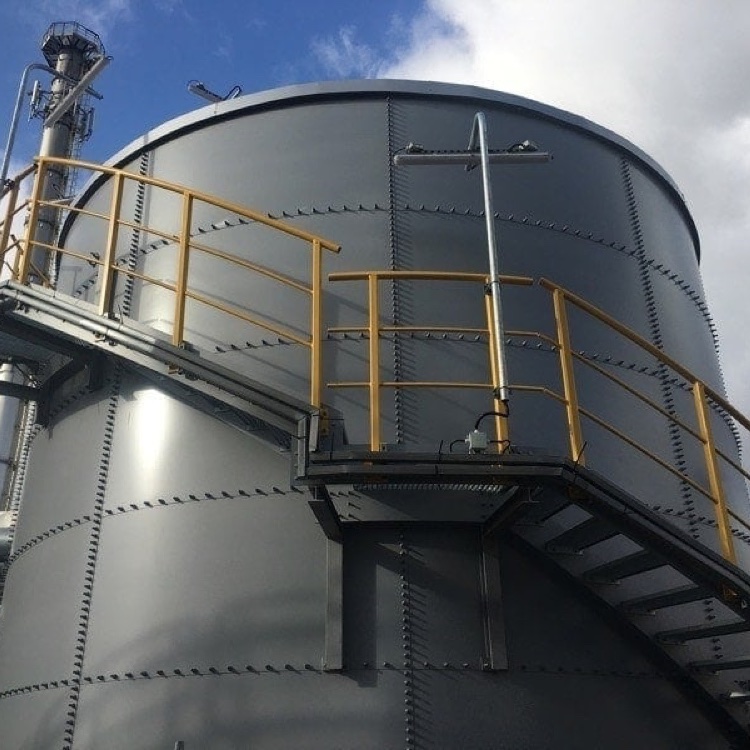

Zbiorniki wody gorącej
Konstrukcja
Dzięki odpowiednio dobranej warstwie izolacyjnej fundamentu, dachu i płaszcza zbiornik jest chroniony przed utratą energii i gromadzi ciepło wewnątrz, gdy zapotrzebowanie na nie jest mniejsze, a oddając je gdy jego zużycie rośnie.
Grubość warstwy izolacyjnej zależna jest od wymagań technicznych stawianych przez klienta i parametrów zbiornika. Za szczelność naszych zbiorników odpowiedzialna jest membrana EPDM, która jest prefabrykowana przez producenta i dedykowana do zbiornika o określonym wymiarze. Zastosowanie membrany sprawia, że ściany nie mają bezpośredniego kontaktu z wodą, co ma istotny wpływ na dłuższą żywotność zbiornika, w rezultacie staje się to ważnym czynnikiem ekonomicznym.
Zalety
Zbiorników na wodę technologiczną
Podczas realizacji kontraktu na budowę zbiornika na wodę technologiczną, Miltom zapewnia projekt wykonawczy do momentu uzyskania pozwolenia na budowę oraz dokumentację wykonawczą i powykonawczą zbiornika opracowaną przez uprawnionego projektanta.
Oszczędność
zmniejszenie kosztów energii, obsługi
Ekologia
ograniczenie emisji szkodliwych substancji
Ekonomika
niskie zużycie spalanego w kotłach paliwa
Dotacje
możliwość dotowania z Unii Europejskiej
- Sadownictwo 100%
- Szklarnie 100%
- Kotłownie 100%
- Gospodarstwa rolne 100%
Serwis
Firma specjalizuje się w serwisach zbiorników wykonując:
- przeglądy zbiorników wody technologicznej
- inspekcje zbiorników i osprzętu
- czyszczenia wnętrza
- wymiany izolacji, membran, dachów zbiorników
- naprawy systemów monitorowania pracy grzałek i poziomów wody
- rozbudowy i powiększenia zbiorników
- zmiany lokalizacji
Specyfikacja techniczna
Informacje konstrukcyjne
pusta
Typoszereg zbiorników
- Zbiorniki na wodę technologiczną – plik z tabelą rozmiarów
- Średnica zbiorników waha się od 3,1 m do 21,7 m
- Wysokość zbiorników od 2,4 m do 13,2 m
- Istnieje możliwość budowy zbiornika o większej wysokości
Standard wykonania
- FM Approvals
- PN-EN
- VdS
- NFPA-22
Normy wykonania
- PN – B – 02857:2017-04
- PN-EN 1990:2004/AC:2010 Eurokod
- PN-EN 1991 – 1 – 1:2004/AC:2009
- PN-EN 1993-1-1:2006/AC:2009
- PN-EN 1993-1-3:2008/AC:2009
- PN-EN 1993-4-2:2009
- PN-B-03210:1997/Az1:2002
- PN-EN 1993-1-6:2009
Konstrukcja zbiornika
- Arkusze z blachy o wymiarach 1,25 m x 2,5 m z ocynkowanej stali w gatunku S350GD + Z275 lub S355.

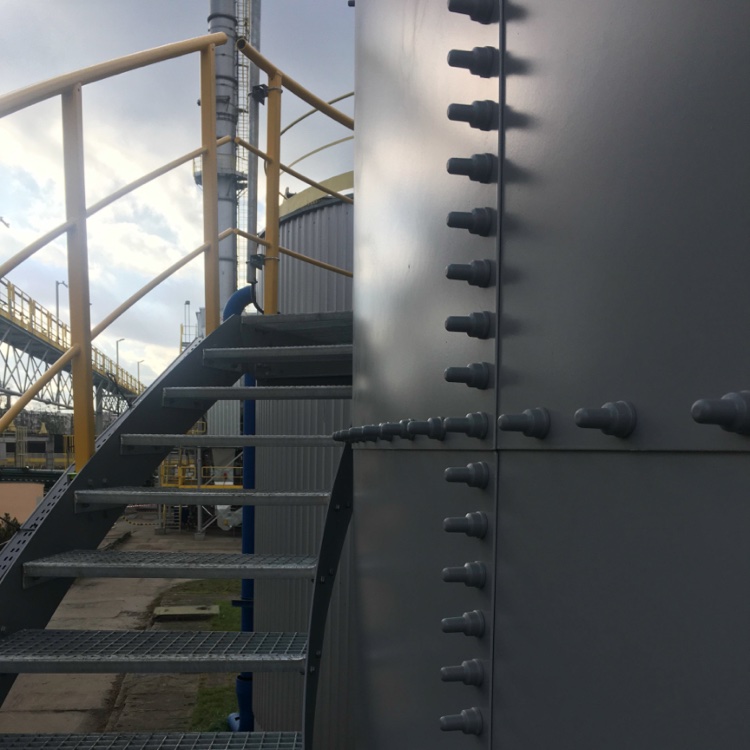

- Grubość płaszcza uzależniona jest od wielkości zbiornika, wymaganych norm oraz standardu wykonania. Poszczególne arkusze blach są skręcane śrubami M12 na placu budowy.
- Płaszcz zbiornika jest mocowany do betonowego fundamentu z wykorzystaniem ocynkowanych kątowników, uchwytów i kotew.
- Malowanie zbiornika. Istnieje możliwość proszkowego pomalowania powierzchni blach lub obłożenia płaszcza instalacji, blachą trapezową w wybranym kolorze RAL z dostępnej palety barw „Pruszyński”. Dodatkowe malowanie płaszcza zbiornika lub elewacja z blachy trapezowej stanowi dodatkową warstwę zabezpieczającą przed działaniem środowiska z zewnętrz, znacząco przedłużając prawidłowe działanie zbiornika i jego bezawaryjną pracę a także zapewnia dodatkowy efekt wizualny i estetyczny.
- Dach zbiornika zapasu wody przeciwpożarowej to stabilna konstrukcja samonośna, wykonana ze specjalnych profili zimno-giętych typu „Z” Z250, Z300, Z350 pokrytych blachą trapezową T35 lub opcjonalnie – na zamówienie Inwestora – ocieplanych płyt typu „sandwich”. Stosujemy płyty warstwowe „Arpanel” z rdzeniem z sztywnej pianki poliizocyjanurowej PIR o grubości D 40/80, D 60/100, D 80/120, D 100/140, a także płyty Arpanel PUR z rdzeniem poliuretanowym o grubościach grubości D 40/80, D 60/100, D 80/120, D 100/140. Ukształtowanie konstrukcji dachu zapewnia swobodny odpływ opadów deszczu i śniegu z powierzchni dachu na każdą ze stron zbiornika.
- Szczelność zbiornika zapewniona jest przez zastosowanie prefabrykowanej membrany syntetycznej EPDM o grubości min. 1,00 mm dopasowanej do gabarytów zbiornika. EPDM cechuje się dobrymi właściwościami do odwracalnej deformacji pod wpływem działania sił mechanicznych, z zachowaniem ciągłości jego struktury. Materiał zachowuje swoją elastyczność w zakresie temperaturze do -40 °C od +110 °C niezależnie od panujących warunków atmosferycznych.
- Opcja wyboru uszczelnienia. Na życzenie zamawiającego stosujemy także membranę z polichloreku winylu tzw. PVC, o grubości min. 0,75 mm, dopasowanej do gabarytów zbiornika. Charakteryzuje się dużą wytrzymałością mechaniczną i odporny na działanie wielu rozpuszczalników.
- Membrana oddzielona jest od fundamentu zbiornika geowłókniną polipropylenową o gramaturze 300g/m2, która ochrania ją przed uszkodzeniami mechanicznym podczas montażu i eksploatacji.
- Izolacja termiczna. Każdy z wykonywanych zbiorników jest wyposażony w izolację termiczną Styroduru o grubości 40 mm znajdującą się między membraną a płaszczem zbiornika na całej wysokości zbiornika, mocowaną śrubami i klejem do ścian konstrukcji zbiornika. Takie usytuowanie izolacji zapewnia wieloletnie zachowanie właściwości cieplnych i brak degradacji materiału pod wpływem działania wilgoci.
- Opcja wyboru izolacji. Na życzenie Inwestora może zostać zastosowana izolacja zewnętrzna wykonana z wełny mineralnej ProRox SL 960PL o grubości 10 cm dodatkowo zabezpieczona od zewnątrz blachą trapezową T18 x 0,7 malowaną na dowolny kolor z palety kolorów RAL.
Wyposażenie zbiornika
- Rury – dobierane do konkretnego zbiornika wg. rodzajeów i standardów.
- Grzałki elektryczne montowane parami na ścienie zbiornika 0,5 m poniżej lustra wody – od 3kw – 18 kW ~ 400 V.
- Włazy rewizyjny zamontowany na dachu zbiornika.
- Właz rewizyjno-serwisowy zamontowany w dolnym, najniższym rzędzie paneli płaszcza zbiornika. Zastosowany standard określa ilość montowanych włazów serwisowych.
- Ocynkowana drabina umożliwiająca dostęp do włazu na dachu zbiornika.
- Szafa kontrolno sterująca odpowiadająca za prace grzałek, kontrolująca poziom i temperaturą wody w zbiorniku.
- Stosowane przez nas materiały zapewniają dostarczenie Inwestorowi najwyżej jakości produktu, spełniającego restrykcyjne wymogi norm i wymaganych standardów.
- Modułowość konstrukcji pozwala na szybki montaż, a także na możliwość wszelkich modyfikacji tak by w razie potrzeby zwiększyć wymaganą pojemność zbiornika.
- Przyłącza. Zbiorniki wyposażone są we wszystkie niezbędne przyłącza oraz urządzenia wymagane do sprawnej współpracy z zastosowanymi pompami spalinowymi i elektrycznymi.
- Wysoka jakość wykonania pozwala uzyskać długoletnią gwarancję zapewniającą wieloletnie bezawaryjne użytkowanie zbiornika i pewność bezawaryjnej pracy na wiele lat.
Ochrona gwarancyjna
Gwarancja Miltom
Każdy istniejący stalowy zbiornik ppoż. lub instalację przeciwpożarową – zarówno zbudowaną przez nas, jak również innych producentów – możemy objąć naszą opieką gwarancyjną i serwisową. Realizujemy to poprzez zapewnienie klientom możliwości nabycia oferowanego przez nas pakietu ochrony gwarancyjnej. Podstawą wydania Państwu takiej gwarancji jest przeprowadzenie przez nas przed podpisaniem umowy, przeglądu technicznego zbiornika lub urządzenia.
